LEONARDO ®

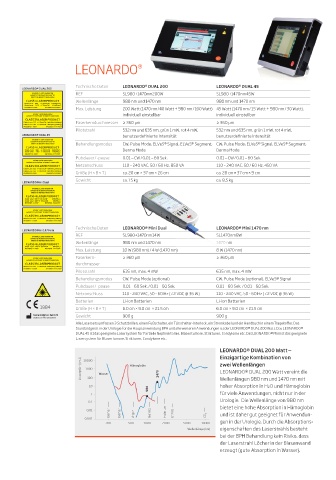

Technische Daten LEONARDO ® DUAL 200 LEONARDO ® DUAL 45
LEONARDO® DUAL 200
INVISIBLE LASER RADIATION REF SL980+1470nm200W SL980+1470nm45W
AVOID EYE OR SKIN EXPOSURE TO
DIRECT OR INDIRECT RADIATION
CLASS 4 LASER PRODUCT Wellenlänge 980 nm und 1470 nm 980 nm und 1470 nm
Diode-Laser 980 +/- 30 nm CW 160 W (Max.)
Diode-Laser 1470 +/- 30 nm CW 40 W (Max.)
Max. Leistung 200 Watt (1470 nm / 40 Watt + 980 nm / 160 Watt) 45 Watt (1470 nm / 15 Watt + 980 nm / 30 Watt),
IEC 60825-1:2007 IEC 60601-2-22:2007
VISIBLE LASER RADIATION individuell einstellbar individuell einstellbar
AVOID EYE EXPOSURE TO DIRECT RADIATION
CLASS 3R LASER PRODUCT
Diode-Laser 635 +/- 10 nm CW 4 mW (Max.) (Aiming) Faserkerndurchmesser ≥ 360 μm ≥ 360 μm
Diode-Laser 532 +/- 10 nm CW 1 mW (Max.) (Aiming)
IEC 60825-1:2007 IEC 60601-2-22:2007
Pilotstrahl 532 nm und 635 nm, grün 1 mW, rot 4 mW, 532 nm und 635 nm, grün 1 mW, rot 4 mW,
LEONARDO® DUAL 45
benutzerdeinierte Intensität benutzerdeinierte Intensität
INVISIBLE LASER RADIATION
AVOID EYE OR SKIN EXPOSURE TO
DIRECT OR INDIRECT RADIATION Behandlungsmodus CW, Pulse Mode, ELVeS ® Signal, ELVeS ® Segment, CW, Pulse Mode, ELVeS ® Signal, ELVeS ® Segment,
CLASS 4 LASER PRODUCT
Diode-Laser 980 +/- 30 nm CW 30 W (Max.) Derma Mode Derma Mode
Diode-Laser 1470 +/- 30 nm CW 15 W (Max.)
EN 60825-1:2008 EN 60601-2-22:2007
Pulsdauer / -pause 0.01 ‒ CW / 0.01 ‒ 60 Sek. 0.01 ‒ CW / 0.01 ‒ 60 Sek.
VISIBLE LASER RADIATION
AVOID EYE EXPOSURE TO DIRECT RADIATION
CLASS 3R LASER PRODUCT Netzanschluss 110 – 240 VAC, 50 / 60 Hz, 850 VA 110 – 240 VAC, 50 / 60 Hz, 450 VA
Diode-Laser 635 +/- 10 nm CW 4 mW (Max.) (Aiming)
Diode-Laser 532 +/- 10 nm CW 1 mW (Max.) (Aiming) Größe (H × B × T) ca. 20 cm × 37 cm × 26 cm ca. 28 cm × 37 cm × 9 cm
EN 60825-1:2008 EN 60601-2-22:2007
Gewicht ca. 15 kg ca. 8,5 kg
LEONARDO Mini Dual
INVISIBLE LASER RADIATION
AVOID EYE OR SKIN EXPOSURE TO
DIRECT OR INDIRECT RADIATION
CLASS 4 LASER PRODUCT
Diode-Laser 980 +/- 30 nm CW 10 W (Max.)
Diode-Laser 1470 +/- 30 nm CW 4 W (Max.)
IEC 60825 - 1:2007 IEC 60601-2-22:2007
VISIBLE LASER RADIATION
AVOID EYE EXPOSURE TO DIRECT RADIATION
CLASS 3R LASER PRODUCT
Diode-Laser 635 +/- 10 nm CW 4 mW (Max.) (Aiming)
IEC 60825 - 1:2007 IEC 60601-2-22:2007
Technische Daten LEONARDO® Mini Dual LEONARDO® Mini 1470 nm
LEONARDO Mini 1470 nm
REF SL980+1470nm14W SL1470nm8W
INVISIBLE LASER RADIATION
AVOID EYE OR SKIN EXPOSURE TO
DIRECT OR INDIRECT RADIATION
CLASS 4 LASER PRODUCT Wellenlänge 980 nm und 1470 nm 1470 nm
Diode-Laser 1470 +/- 30 nm CW 8 W (Max.)
IEC 60825 - 1:2007 IEC 60601-2-22:2007
Max. Leistung 10 W (980 nm) / 4 W (1470 nm) 8 W (1470 nm)
Faserkern- ≥ 360 µm ≥ 360 µm
VISIBLE LASER RADIATION
AVOID EYE EXPOSURE TO DIRECT RADIATION
CLASS 3R LASER PRODUCT durchmesser
Diode-Laser 635 +/- 10 nm CW 4 mW (Max.) (Aiming)
IEC 60825 - 1:2007 IEC 60601-2-22:2007
Pilotstrahl 635 nm, max. 4 mW 635 nm, max. 4 mW
Behandlungsmodus CW, Pulse Mode (optional) CW, Pulse Mode (optional), ELVeS® Signal
Pulsdauer / -pause 0.01 ‒ 60 Sek. / 0.01 ‒ 60 Sek. 0.01 ‒ 60 Sek. / 0.01 ‒ 60 Sek.
Netzanschluss 110 - 240 VAC, 50 - 60 Hz (7.2 VDC @ 36 W) 110 - 240 VAC, 50 - 60 Hz (7.2 VDC @ 36 W)
Batterien Li-ion Batterien Li-ion Batterien
1984 Größe (H × B × T) 6.0 cm × 9.0 cm × 21.5 cm 6.0 cm × 9.0 cm × 21.5 cm
CeramOptec GmbH Gewicht 900 g 900 g
Siemensstr. 44, D-53121 Bonn
Alle Lasersets umfassen 3 Schutzbrillen, einen Fußschalter, ein Türschalter-Interlock, ein Stromkabel und ein Handbuch in einem Tragekofer. Das
Standardgerät in der Urologie für die Hauptanwendung BPH und alle weiteren Anwendungen ist der LEONARDO® DUAL 200 Watt. Das LEONARDO®
DUAL 45 ist das geeignete Lasersystem für Partielle Nephrektomie, Blasentumore, Strikturen, Condylome etc. Das LEONARDO® Mini ist das geeignete
Lasersystem für Blasentumore, Strikturen, Condylome etc.
LEONARDO® DUAL 200 Watt ‒
Einzigartige Kombination von
Absorption (cm-1) 10000 Wasser Hämoglobin 1470 zwei Wellenlängen
1000
LEONARDO® DUAL 200 Watt vereint die
100
hoher Ab sorption in H2O und Hämoglobin
10 Wellenlängen 980 nm und 1470 nm mit
980
1 für viele Anwendungen, nicht nur in der
Urologie. Die Wellenlänge von 980 nm
0,1
Eximer Eximer Argon Nd:YAG Holmium Er:YAG CO₂ und ist daher gut geeignet für Anwendun-
0,01 bietet eine hohe Absorption in Hämoglobin
0,001
200 500 1000 2000 5000 10000 gen in der Urologie. Durch die Absorptions-
Wellenlänge (nm) eigenschaften des Laserstrahls besteht
bei der BPH Behandlung kein Risiko, dass
der Laserstrahl Löcher in der Blasenwand
erzeugt (gute Absorption in Wasser).
